8 수로 단순한 섬유 CWDM 단위

단순한 CWDM 먹스

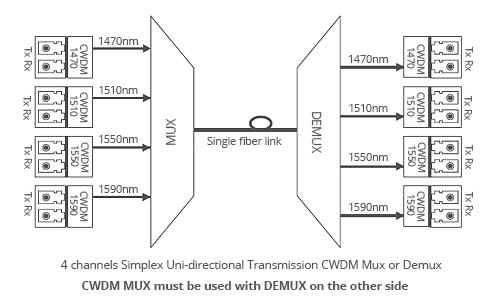

GEZHI 멀티플렉서 (먹스)은 한 섬유 에 한 개의 지향성인 데이터 전송을 위해 다른 측면에서 디멀티플렉서 (역다중화기)과 함께 일합니다.



그것이 특정 파장 (즉, 1590nm에 10Gbps 이더넷과 함께 옮겨진 1570nm에 있는 섬유 에 T1)에 있는 한, GEZHI 포토닉스 8CH CWDM 먹스 / 역다중화기 모듈은 수동적 기술입니다, 그것이 어떠한 프로토콜도 링크 위에서 옮겨지게 합니다. 멀티플렉서가 여하튼 배치되는 프로토콜의 어떠한 네트워크 속도에 있는 빛을 단순히 굴절시키기 때문에 이것은 네트워킹 하부 구조의 장기적 미래 가공을 고려합니다.

GEZHI 포토닉스는 다음과 같은 모든 적용에게 어울리기 위해 CWDM 먹스 역다중화기와 광학 애드드롭 멀티플렉서(OADM) 유닛의 완전한 포트폴리오를 제공합니다 : 기가비트와 10G 이더넷, SDH / SONET, ATM, 컴퓨터 본체와 연결하는 광케이블, 파이버 채널, 프트스와 CATV. 그리고 우리는 다음과 같은 선택적 포트 구성을 제공합니다 : 명시된 포트, 모니터 Port,1310nm 통과대역 공항과 고객 선택에 따른 이러한 멀티플렉서를 위한 1550nm 공항.

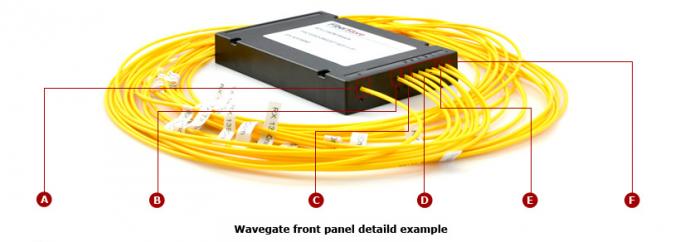

공통 포트 :

• 이용 가능한 LC, SC, ST와 FC 연결기.

비 표준 포트 1310nm :

• 유산 1310nm 신호가 지나갈 수 있게 허락합니다. 즉, 그것은 LX 광학 기타 등등, LR 광학을 옮길 수 있습니다.
• 이용 가능한 LC, SC, ST와 FC 연결기.

C 스탠다드 공항 1550nm :

• 유산 1550nm 신호가 지나갈 수 있게 허락합니다. 즉, 그것은 ZX 광학 기타 등등, ER 광학, ZR 광학, LX 광학을 옮길 수 있습니다.
• 이용 가능한 LC, SC, ST와 FC 연결기.

특정 파장을 위한 Ｄ 먹스 / 역다중화기 공항 :

• 이용 가능한 LC, SC, ST와 FC 연결기.
• 채무 불이행으로서 ITU G.657A1 표준으로 순응합니다.

Ｅ 명시된 포트 :

• 더 커먼 화이버 링크에 채널 용량을 두배로 하면서, 두 CWDM 먹스 / 역다중화기 모듈의 연속화를 가능하게 합니다.
• 채무 불이행, 청구하는 대로 이용 가능한 16dB ~40dB로서 채널 분리도는 15dB입니다.
• 이용 가능한 LC, SC, ST와 FC 연결기.

Ｆ 모니터 포트 :

• 출력된 모듈에, 전력계 또는 네트워크 분석 프로그램과 같은 측정 / 감시 설비를 연결시킵니다.
• 끝난 채 모니터링할 때, 기구를 끊으세요, 그러면 네트워크는 왼쪽으로 방해받지 않습니다.
• 이용 가능한 LC, SC, ST와 FC 연결기.
• 도청은 채무 불이행으로서 비율은 5%이고 1%, 2%, 3%, 또는 10%가 청구하는 대로 이용 가능합니다.

실제 레이아웃은 다른 요인과 더불어 선택된 접속구의 형태에 의존합니다. 그러나, 사메웨가 같은 선택적 포트 구성에게 다음을 제공하는 주요한 계획 체류 : 명시된 포트, 모니터 포트, 고객 선택에 따르면, 1310nm 유산 SDH / SONET으로 사용할 때, CWDM 사고 방식 1270, 1290, 1310, 1330과 1350nm이 사용되지 말아야 한 이러한 멀티플렉서를 위한 1310nm 통과대역 공항과 1550nm 공항.1550nm 유산 SDN / SONET으로 사용할 때, CWDM 사고 방식 1510, 1530, 1550, 1570과 1590nm은 사용되지 말아야 합니다.
