제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | SM 광 스위치 | 파장: | SM 1260~1650nm |
|---|---|---|---|
| 유형: | 비 걸쇠를 걸기 | 케이블: | 900um는 관을 풉니다 |
| 길이: | 1.0 미터 | 연결관: | LC/UPC |
| 하이 라이트: | sfp 광 송수신기,sfp 광섬유 송수신기 |
||

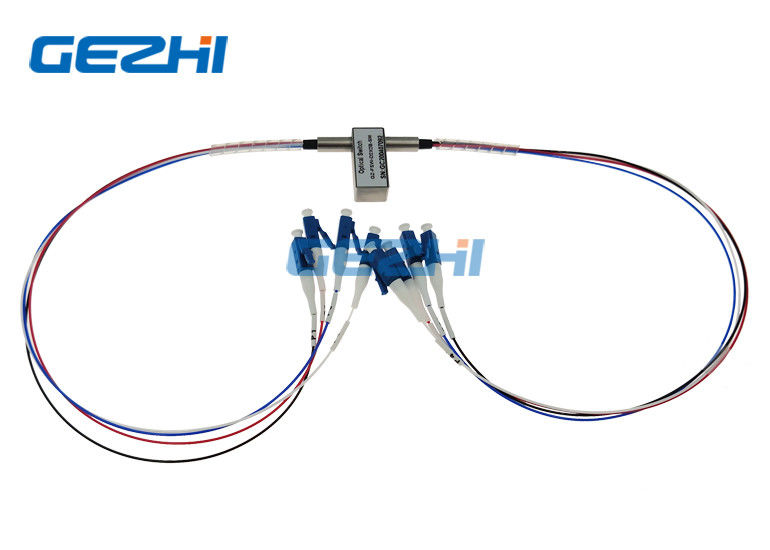

두 부분으로 된 2x2 우회 SM 광 스위치
GEZHI 두 부분으로 되 2x2 우회 SM 광 스위치는 광학 구성 요소 2 주 광학 경로입니다.
|
특징
|
애플리케이션
|
상술
| 매개 변수 | GZ-D2×2B | ||
| 파장 범위 | 별거 안 해 | 850±40/1300±40 | 1260~1650 |
| 작동 애버렁스 | 별거 안 해 | 850/1300 | 1310/1490/1550/1625/1650 |
| 삽입 손실 | dB | Typ :1.0 맥스 :1.5 | Typ :1.0 맥스 :1.5 |
| 반사 특성 | dB | MM≥30 SM≥50 | |
| 혼선 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| 윈도우 드라이버 라이브러리 | dB | ≤0.25 | |
| 토쿄 디즈니랜드 | dB | ≤0.25 | |
| 반복성 | dB | ≤±0.02 | |
| 전원 공급기 | Ｖ | 3.0 또는 5.0 | |
| 수명 | 시간 | ≥107 | |
| 스위치 시간 | 부인 | ≤8 | |
| 송신 전력 | mW | ≤500 | |
| 작동 온도 | Ｃ | -20~+70 | |
| 저장 온도 | Ｃ | -40~+85 | |
| 중량 | Ｇ | 16 | |
| 차원 | 밀리미터 | (L)27.0×(W)12.0×(H)8.2 특화는 이용 가능합니다. | |

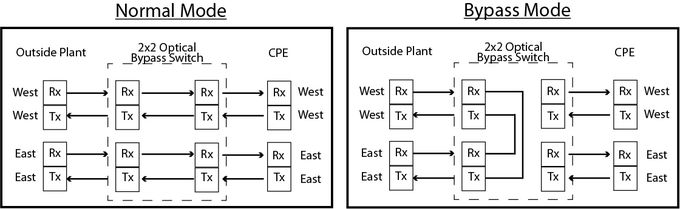

광학 경로
| 상태 1 | 상태 2 |
 |
|
신청
핀
| 타입 | 주 | 핀 정의 | 힘 | 컨디션 모니터링 | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| 비래칭 | A |
P1-P3 P1'-P3' |
-- | -- | -- | -- | 마감 | 열기 | 열기 | 마감 |
| 비 |
P1-P4,P2-P3 P1'-P4',P2'-P3' |
V+ | -- | -- | 국민 총수요 | 열기 | 마감 | 마감 | 열기 | |
| 래칭 | A |
P1-P3 P1'-P3' |
-- | -- | 국민 총수요 | V+ | 마감 | 열기 | 열기 | 마감 |
| 비 | P1-P4,P2-P3 | V+ | 국민 총수요 | -- | -- | 열기 | 마감 | 마감 | 열기 |
|

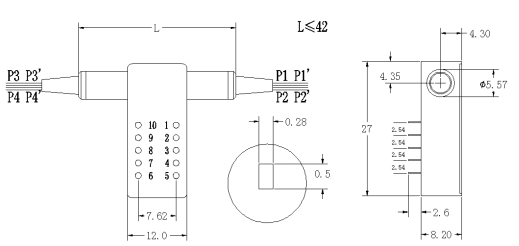

차원
순서 정보
| 방식 | 사고 방식 | 전압형 | 제어 모델 | 섬유형 | 파이버 직경 | 화이버 길이 | 연결기 |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 래칭 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None |
