제품 이름: | 1x4 광학적인 쪼개는 도구 | 파장: | 1260~1620nm |
---|---|---|---|
유형: | 1x4 | 꾸러미: | 스테인레스 스틸 튜브 |
커넥터: | sc/upc | 응용 프로그램: | GPON/EPON 체계 |
하이 라이트: | 광섬유 광속 분리기,파이버 광섬유 케이블 분할기 |
GEZHI PLC 쪼개는 도구는 이더네트 수동적인 광학적인 네트워크 (EPON)의 부분으로 사용된 plannar 광파 회로 쪼개는 도구입니다. 그것 또한 ONU도 OLT를 연결하는 수동적인 성분. 그것의 fuction는 자료를 배부하고 상공 연결 자료를 통합하기 위한 것입니다.
GEZHI 광학적인 쪼개는 도구는 1개의 상공 연결 섬유 항구로 옵니다. 다운링크 섬유 항구에서 광 신호는 유일한 상공 연결 섬유 항구에 배부됩니다.
광 신호가 1개의 상공 연결 섬유 항구에서 다운링크 섬유 항구에 전달될 경우, 광학적인 힘은, 반대로 낮출 것입니다. 모든 downlnk 섬유 항구에서 광학적인 감도는 동일 또는 다를 수 있습니다.
PLC 쪼개는 도구는 섬유 배급 상자에서 실내에 또는 야외에서 거치됩니다. 두번째 leverl 또는 다단계 쪼개는 도구는 resourcsed 부족한 섬유 또는 MDU의 이산된 배급의 경우에는 지원됩니다.
이 광파이버 통신 장비는 1:32까지 최대 나누는 비율을 지원합니다. 그것에는 소형 넓은 파장 범위 낮은 삽입 손실, 낮은 PDL, 고수익 손실, 획일한 나누는 비율 및 더 많은 것과 같은 수많은 이점이 있습니다.
특징:
신청

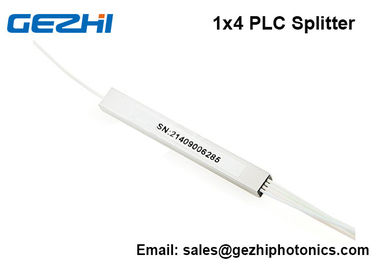

SC/PC 명세를 가진 1x4 PLC 쪼개는 도구
모수 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | |
작동 파장 (nm) | 1260~1650 | |||||||
섬유 유형 | 지정되는 G657A1 또는 고객 | |||||||
삽입 손실 (dB) (P/S 급료) | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
손실 균등성 (dB) | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | |
분극 의존하는 손실 (dB) | 0.1 | 0.1 | 0.1 | 0.20 | 0.25 | 0.30 | 0.4 | |
복귀 손실 (dB) (P/S 급료) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | |
지향성 (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 | |
파장 의존하는 손실 (dB) | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | |
온도 안정도 (- 40~85 ℃) (dB) |
0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | |
작용 온도 (℃) | -40~80 | |||||||
저장 온도 (℃) | -40~85 | |||||||
장치 차원 (mm) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 50×7×4 | 60×12×4 | N/A | |
단위 차원 (mm) | 100×80×10 | 120×80×18 | 141×115×18 | |||||
소형 단위 차원 (mm) | 60×4×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 | N/A |

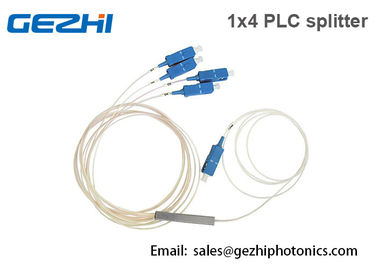

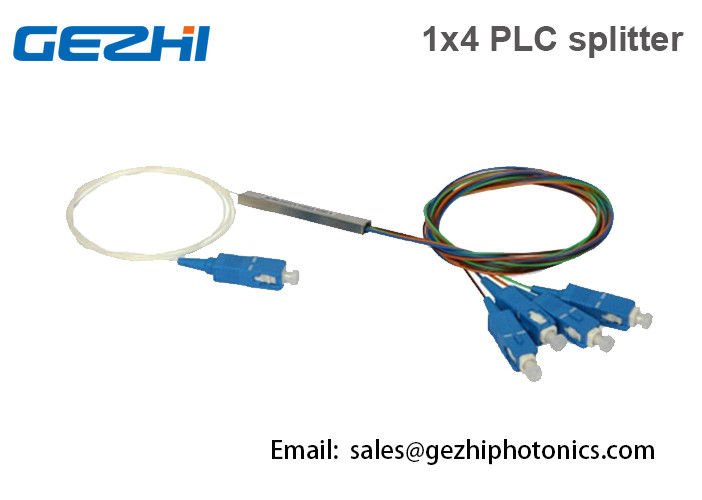

SC/UPC 연결관 차원을 가진 1x4 PLC 쪼개는 도구
포장
주문 정보
PLCS | - | - | - | - | - | - | - |
구조 |
섬유 유형 |
포장 | 입력 | 산출 | 길이 | 연결관 | |
구조 | 0101=1x1, 0202=2x2,…, 0164=1x64, 0264=2x64 | ||||||
섬유 유형 | 1=G652D, 2=G657A1, 3=G657A2 | ||||||
포장 차원 | A1, A2,… A12, D, E, F, K, U, G, C, T, R, X | ||||||
입력 유형 |
B=250μm는 섬유, L=900µm 느슨한 관을 드러냅니다, S=2.0mm, R=3.0mm, 0=Adapter |
||||||
산출 유형 |
B=250μm는 섬유를 드러냅니다, L=900µm는 관을 풉니다, S=2.0mm, R=3.0mm, F=splitter, 0=Adapter |
||||||
떠꺼머리 길이 |
05=0.5m, 10=1.0m, 100=100m, 0=Adapter, 15/10=1.5m input/1.0m 산출, X=Others |
||||||
연결관 유형 |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, MPA=MPO/APC, 입력되는/FC/APC 산출 FU/FA=FC/UPC, 00=None, X=Others |
