제품 이름: | PLC 쪼개는 도구 단위 | 파장: | 1260~1620nm |
---|---|---|---|
유형: | 1x32 | 포장: | 아BS 상자 |
연결관: | LC/SC/FC/ST (PC 또는 APC) | 신청: | 수동형 광 가입자망 (PON) |
하이 라이트: | 광섬유 광속 분리기,광섬유 PLC를 분배기 |
심지어 갈라진 비율, SC / UPC, 2.0 밀리미터 또는 3.0 밀리미터 직경 파이버와 1개 입력과 32개의 출력 섬유
GEZHI PLC (평면 도파로) 분배기는 1 입력 섬유부터 다수 출력 섬유까지 심지어 갈라진 비율과 한 개의 모드 분할기입니다. 그것은 평면 도파로 기술을 기반으로 하고, 저렴하 배광 해결책에 소형 인수와 높은 신뢰도를 제공합니다. GEZHI 포토닉스는 PLC 분배기,를 포함하여 1×2 내지 1×64와 2×2 1×N과 2×N의 다양한 것 2×64 ABS 박스 형상 섬유 PLC 분배기에게 제공합니다. 그들은 다양한 애플리케이션 요구 사항을 충족시키기 위해 우수한 광학 성능, 고안정성과 높은 신뢰도와 전부입니다.
쉽게 약간의 공간이 보유된 채로 복도 또는 배전상자 또는 공동 마감에 철조망을 두르면서, 소형 구조와 소용적과 1x32 ABS 상자 PLC 분배기가 케이블 동력 분배 장치와 같은 케이스 본체에 위치합니다.
플라스틱 ABS 박스 패키지와 GEZHI 1×32 섬유 PLC 분배기는 어느 편인가 하면 G.657A 섬유, 900μm, 2.0 밀리미터, 3.0 밀리미터 입출력 섬유와 SC, LC, FC와 ST 연결기를 지원합니다.
특징 :
애플리케이션
1x32 PLC 분배기 모듈사양
매개 변수 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | |
작동 파장 (nm) | 1260~1650 | |||||||
섬유형 | 상세화된 G657A1 또는 고객 | |||||||
삽입 손실 (dB) (P/S 등급) | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
균일 손실 (dB) | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | |
전형적인 편광 의존하는 손실(dB) | 0.1 | 0.1 | 0.1 | 0.20 | 0.25 | 0.30 | 0.4 | |
편광 의존하는 손실(dB) 맥스. | 0.15 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | 0.5 | |
손실 (dB) (P/S 등급)을 반환하세요 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | |
방향성 (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 | |
파장 의존 손실 (dB) | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | |
온도 안정성 (- 40~85 C) (dB) |
0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | |
작동 온도 (C) | -40~80 | |||||||
저장 온도 (C) | -40~85 | |||||||
소자 디맨젼 (밀리미터) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 50×7×4 | 60×12×4 | 이용 불가능 | |
모듈 치수 (밀리미터) | 100×80×10 | 120×80×18 | 141×115×18 | |||||
미니 모듈 차원 (밀리미터) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 | 이용 불가능 |
패키지
|

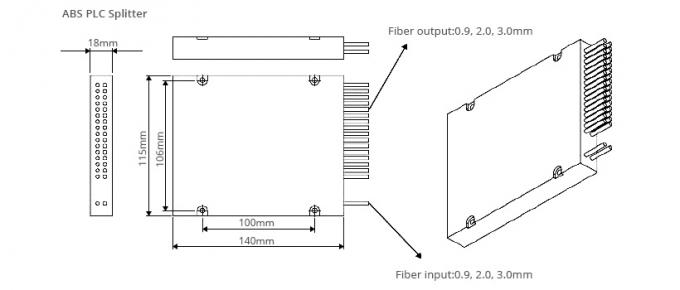

기계적인 도면
|
|
