제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | MM 스위치 | 파장: | MM 850nm |
|---|---|---|---|
| 연결관: | LC / UPC 그레이 | 길이: | 0.3 미터 |
| 케이블: | 900um는 관을 풉니다 | 포장: | 알루미늄 상자 |
| 하이 라이트: | sfp 광섬유 송수신기,sfp 송수신기 단위 |
||
1x2 MM 850nm 광 스위치 모듈
4개 핀으로 작은 금속 용기와 통제에서 포장되는 GEZHI 1x2 MM 850nm 광 스위치 모듈. 1x2 MM 850nm 광 스위치 모듈은 LC / PC 연결기와 논-라칭 전압 5V입니다. 주문 제작된 상술은 이용 가능합니다.
|
특징 |
애플리케이션 |
|
|
1x2 MM 850nm 광 스위치 모듈의 상술
| 매개 변수 | GZ-FSW-1×2A | ||
| 파장 범위 | 별거 안 해 | 850±40 / 1300±40 | 1260~1650 |
| 작동 파장 | 별거 안 해 | 850/1300 | 1310/1490/1550/1625/1650 |
| 삽입 손실 | dB | Typ :0.8 맥스 :1.2 | Typ :0.5 맥스 :1.0 |
| 반사 특성 | dB | MM≥30 SM≥50 | |
| 혼선 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| 윈도우 드라이버 라이브러리 | dB | ≤0.25 | |
| 토쿄 디즈니랜드 | dB | ≤0.25 | |
| 반복성 | dB | ≤±0.02 | |
| 전원 공급기 | Ｖ | 3.0 또는 5.0 | |
| 수명 | 타임즈 지 | ≥107 | |
| 스위치 시간 | 부인 | ≤8 | |
| 송신 전력 | mW | ≤500 | |
| 작동 온도 | Ｃ | 0~+70 또는 - 40~+85 | |
| 저장 온도 | Ｃ | -40~+85 | |
| 차원 | 밀리미터 | (L)55×(W)30×(H)12.8 | |
기록 : 1. 특화는 이용 가능합니다.
2. 연결기 없이 상술했고, 연결기마다 추가적 0.2dB 손실을 추가합니다.
| 상술 | 전압 | 경향 | 저항 |
| 5V 래칭 | 4.5~5.5 | 36~44mA | 125Ω |
| 5V 비래칭 | 4.5~5.5 | 25~31mA | 178Ω |
| 3V 래칭 | 2.7~3.3 | 54~66mA | 50Ω |
| 3V 비래칭 | 2.7~3.3 | 42~51mA | 65Ω |

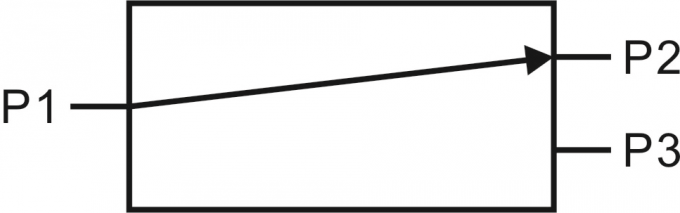

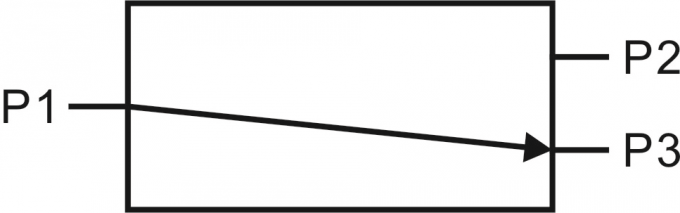

1x2 MM 850nm 광 스위치 모듈의 광학 경로
| 제어 모델 | 전기 구동 | 상태 센서 | 광학 경로 | ||
| 핀 1 | 핀 2 | Pin3- Pin4 | |||
| 래칭 | V+ | 국민 총수요 | 열기 | P1-P2 |  |
| 국민 총수요 | V+ | 마감 | P1-P3 | |
|
| 비래칭 | V+ | 국민 총수요 | 마감 | P1-P3 | |
| 국민 총수요 | 국민 총수요 | 열기 | P1-P2 | |
|
1x2 MM 850nm 광 스위치 모듈의 순서 정보
GZ-FSW-1x2A-x-xx-x-x-x-xx-x-xx
| 방식 | 사고 방식 | 전압형 | 제어 모델 | 섬유형 | 파이버 직경 | 화이버 길이 | 연결기 |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 래칭 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
