| 제품 이름: | 1x4 T 유형 광학 스위치 | 파장: | MM 850nm/SM 1260~1650nm |
|---|---|---|---|
| 제어 모델: | 걸쇠를 걸거나 비 걸쇠를 걸기 | 전압 유형: | 3v 또는 5v |
| 커넥터: | 맞춤형 | ||
| 하이 라이트: | 광 스위치 모듈,광섬유 스위치 |
||
1×4 기계적인 광섬유 스위치 단일 모드 또는 다중 상태 광학 스위치 단위
1×4 T 유형 기계적인 광학 스위치
묘사
GEZHI Photonics 1×4 T 유형 기계적인 광섬유 스위치 (1×4 광학 스위치) 지원 1260nm~1650nm 또는 850nm 다중 상태 파장에 모든 파장, 그것은 극초단파 신뢰성, 낮은 삽입 손실, 빠른 스위칭 속도 뿐 아니라 양지향성 성과를 제안합니다. 광학 스위치는 광학적인 네트워크를 위해 널리 이용됩니다, 보호, 전송기와 수신기 보호, 네트워크 시험 체계 및 기계 사용.
|
특징 소형 디자인, 소형 크기 짧은 엇바꾸기 시간 비스무트 directionalLow 광학적인 찡그림 낮은 교차하는 대화, 낮은 삽입 손실 넓은 작동 파장 범위 |
신청 실험실에 있는 연구 및 개발 시스템 모니터링 도시 지역 통신망 네트워크 보호와 회복 기계 사용, 테스트 및 측정 |
기술적인 Paremeter
| 1×4T 유형 스위치 | 단위 | 전형 |
| 가동 파장 | nm | 850nm 또는 1310/1490/1550nm |
| 삽입 손실 | dB | <0> |
| 파장 종 손실 | dB | <0> |
| 분극 종 손실 | dB | <0> |
| 복귀 손실 | dB | SM: >55 MM: >40 |
| 교차하는 대화 | dB | SM: >55 MM: >40 |
| 엇바꾸기 시간 | Ms | 전형: 4 최대: 10 |
| 반복성 | dB | <> |
| 내구성 | 주기 | >천만 |
| 엇바꾸기 유형 | /비 걸쇠를 거는 걸쇠를 걸기 | |
| 광학적인 힘 취급 | MW | <500mw> |
| 운영 전압 | VDC | 3V 또는 5V |
| 작용 온도 | ℃ | -5~+70 |
| 저장 온도 | ℃ | -40~+85 |
| 섬유 유형 | / | SM/MM 섬유 |
| 포장 차원 | mm | 27L x 23W x 8.2H |
핀
광학적인 노선

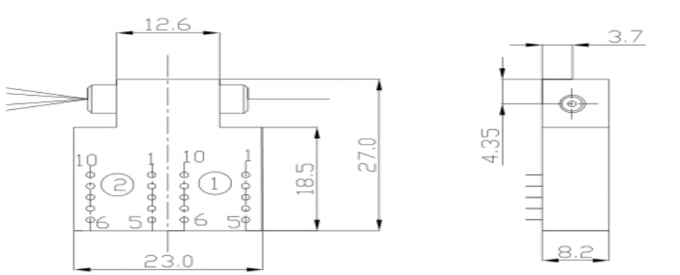

차원
전기
| 명세 | 전압 | 현재 | 저항 |
| 5V 걸쇠를 걸기 | 4.5~5.5 V | 22.2 (±10%) mA | 202.5 (±10%) Ω |
| 5V 비 걸쇠를 걸기 | 4.5~5.5 V | 31 (±10%) mA | 145 (±10%) Ω |
| 3V 걸쇠를 걸기 | 2.7~3.3 V | 33.3 (±10%) mA | 90 (±10%) Ω |
| 3V 비 걸쇠를 걸기 | 2.7~3.3 V | 46.7 (±10%) mA | 64.2 (±10%) Ω |
주문 정보
| x | XX | x | x | x | XX | x | XX |
| 형태 | 파장 | 전압 유형 | 제어 모델 | 섬유 유형 | 섬유 직경 | 섬유 길이 | 연결관 |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- 걸쇠를 걸기 |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
