제품 상세 정보:
결제 및 배송 조건:
|
제품 이름: | 광학 스위치를 걸쇠를 걸기 | 파장: | 1260 ~ 1650nm 또는 850nm |
---|---|---|---|
채널: | 1x4 | 섬유 유형: | 단일 모드 또는 다중 상태 |
연결관: | LC/SC/FC/ST (PC 또는 APC) | 신청: | 보호 / 회복 |
하이 라이트: | 파이버 옵틱 스위치,광섬유 스위치 |
GEZHI 포토닉스 1x4 기계식 광스위치는 선별적 출력 섬유 안으로 입광 신호를 리다이렉팅함으로써 광 채널을 연결시킵니다.
GEZHI 1x4 기계식 광스위치는 1260nm~1650nm 또는 다중 모드 850nm에 있는 모든 사고 방식을 지원합니다, 그것이 초고속 신뢰성, 저삽입 손실, 양방향이 성능과 더불어 고속 스위칭 속도를 제공합니다. 광 스위치는 넓게 광학망, 보호, 송신기와 수신기 보호, 네트워크 시험 시스템과 계측기를 위해 사용됩니다.
GEZHI 1×4 광 스위치는 스위칭 광학 경로의 능력으로, 일종의 기능성 부품입니다. 광섬유전송시스템에서, 그것은 다채널 섬유 감시와 다중 광 source/ 검출기 선정과 광섬유 경로 보호 등을 위해 사용됩니다. 게다가, 그것은 또한 광섬유를 위한 광섬유 시험 시스템과 요소검사, 야외 케이블 시험과 다중 스폿 광 센서류 모니터링 시스템에서 사용됩니다.
특징
상술
매개 변수 | 유닛 | GZ-FSW-1×4 | |
파장 범위 | 별거 안 해 | 850±40 / 1300±40 | 1260 ~ 1650 |
검사 파장 | 별거 안 해 | 850 / 1300 | 1310 / 1550 |
삽입 손실 | dB | Typ : 1.3 맥스 : 1.5 | |
반사 특성 | dB | MM ≥ 30 SM ≥ 50 | |
혼선 | dB | MM ≥ 35 SM ≥ 55 | |
PDL | dB | ≤ 0.15 | |
윈도우 드라이버 라이브러리 | dB | ≤ 0.35 | |
반복성 | dB | ≤ ±0.05 | |
전원 공급기 | V | 5.0 ± 5% 5.0 ± 5% | |
내구성 | 사이클 | ≥ 10 Million | |
교대 시간 | 부인 | ≤8 | |
광학력 | mW | ≤500 | |
작동 온도 | C | -20 ~ +70 | |
저장 온도 | C | -40 ~ +85 | |
상대 습도 | % | 5 ~ 95 | |

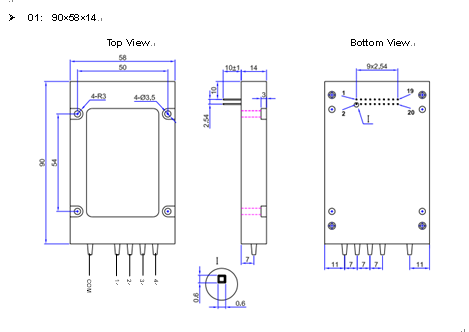

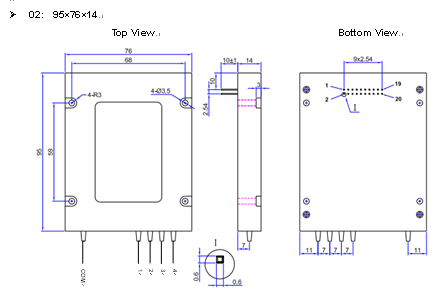

차원 | 밀리미터 | (L)90×(W)58×(H)14 ±0.2 | (L)95×(W)76×(H)14 ±0.2 |
1x4 광 스위치 - 핀 형상
아니오 고정하세요. | 신호명 | 입출력 | 기술 |
1 | D0 | 입력 | 선택 비트 0을 보내세요 |
2 | D1 | 입력 | 선택 비트 1을 보내세요 |
3 | NA | ||
4 | NA | ||
5 | /EN | 입력 | 채널 선택은 가능하게 했습니다. |
6 | NA | ||
7 | VCC | 입력 | 5.0±5% VDC 전원 공급기 (최대 150mA). |
8 | 국민 총수요 | 입력 | 땅 |
9 | NA | ||
10 | NA | ||
11 | NA | ||
12 | NA | ||
13 | S0 | 출력 | 스위치 상태 출력 비트 0 |
14 | S1 | 출력 | 스위치 상태 출력 비트 1 |
15 | NA | ||
16 | NA | ||
17 | NA | ||
18 | NA | ||
19 | NA | ||
20 | NA |
1x4 광 스위치 - 채널 선택은 상태를 바꾸기 위해 대응합니다
입력 | 능동 채널 | 출력 | |||
/EN | D1 | D0 | S1 | S0 | |
0 | 0 | 0 | COM→1 | 0 | 0 |
0 | 0 | 1 | COM→2 | 0 | 1 |
0 | 1 | 0 | COM→3 | 1 | 0 |
0 | 1 | 1 | COM→4 | 1 | 1 |
1 | X | X | 유지 | 유지 | 유지 |
1x4 광 스위치 - 광학 경로
순서 정보
방식 | 사고 방식 | 스위치 유형 | 전압형 | 섬유형 | 파이버 직경 | 화이버 길이 | 연결기 |
S=SM M=MM |
85=850nm 13=1310nm 14=1490nm 15=1550nm 162= 1625nm 165=1650nm 13/15=1310/1550nm |
L= 래칭 다른 X= |
3=5V 5=12V |
5=50/125 6=62.5/125 9=9/125 다른 X= |
25=250um 90=900um ; 20=2.0mm 30=3.0mm 다른 X= |
05=0.5m 10=1.0m 15=1.5m X=Other |
O=None 1=FC 2=SC 3=ST 4=LC |
